Автоматизированная система учета продукции

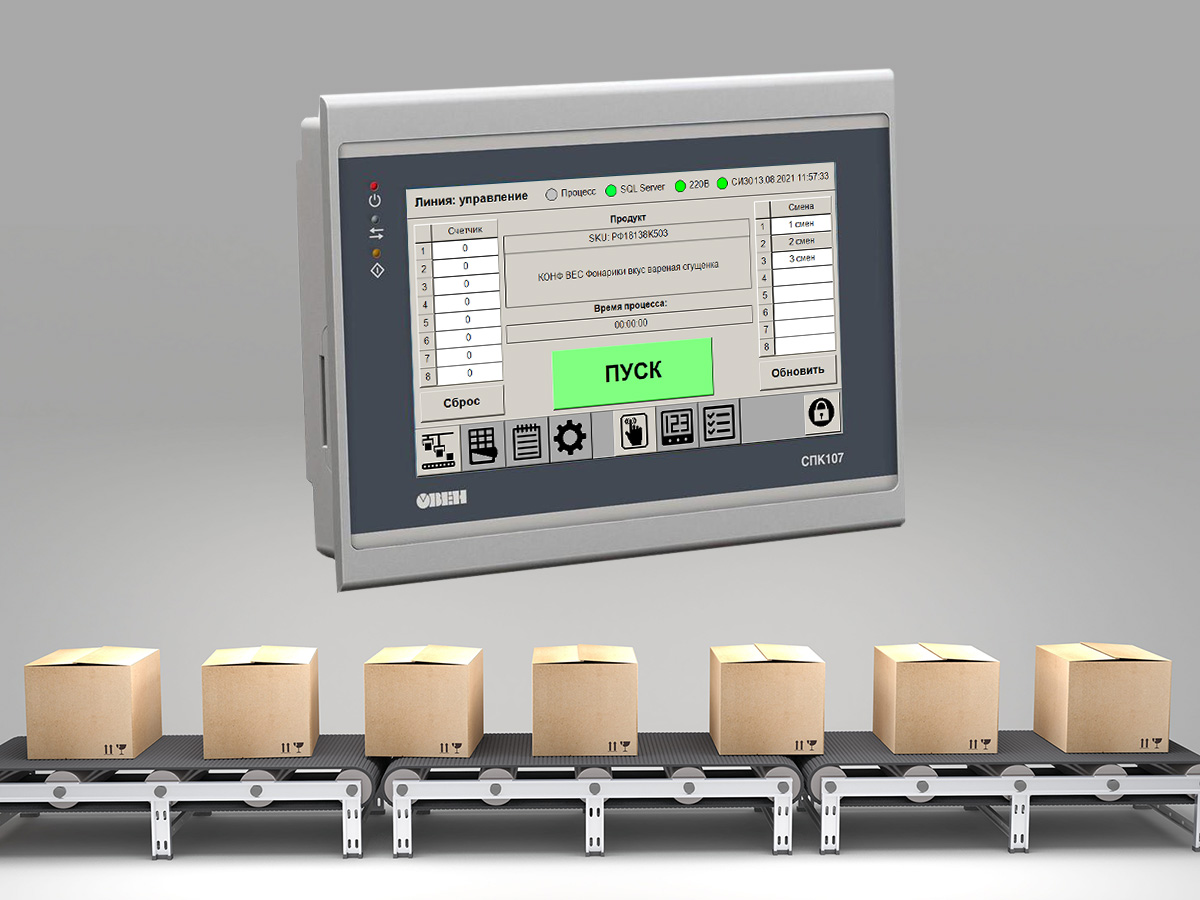

Автоматизированная система учета продукции

Для учета количества выпущенной готовой продукции на предприятиях компания ПРОЕКТ-П разработала автоматизированную систему учета продукции.

Автоматизированная система учета продукции представляет собой программно аппаратный комплекс на базе оборудования ОВЕН, с помощью которого решается задача учета продукции на технологических линиях предприятия, первичная обработка информации, а также передача учетных данных в базу данных SQL Server с дальнешим учетом продукции в ERP-системе предприятия (Axapta, 1C и т.п.).

Основными целями автоматизированного учета готовой продукции на предприятиях является своевременное и полное отражение на счетах бухгалтерского учета информации о выпуске готовой продукции, контроль и учет брака, а также минимизация потерь и воровства продукции.

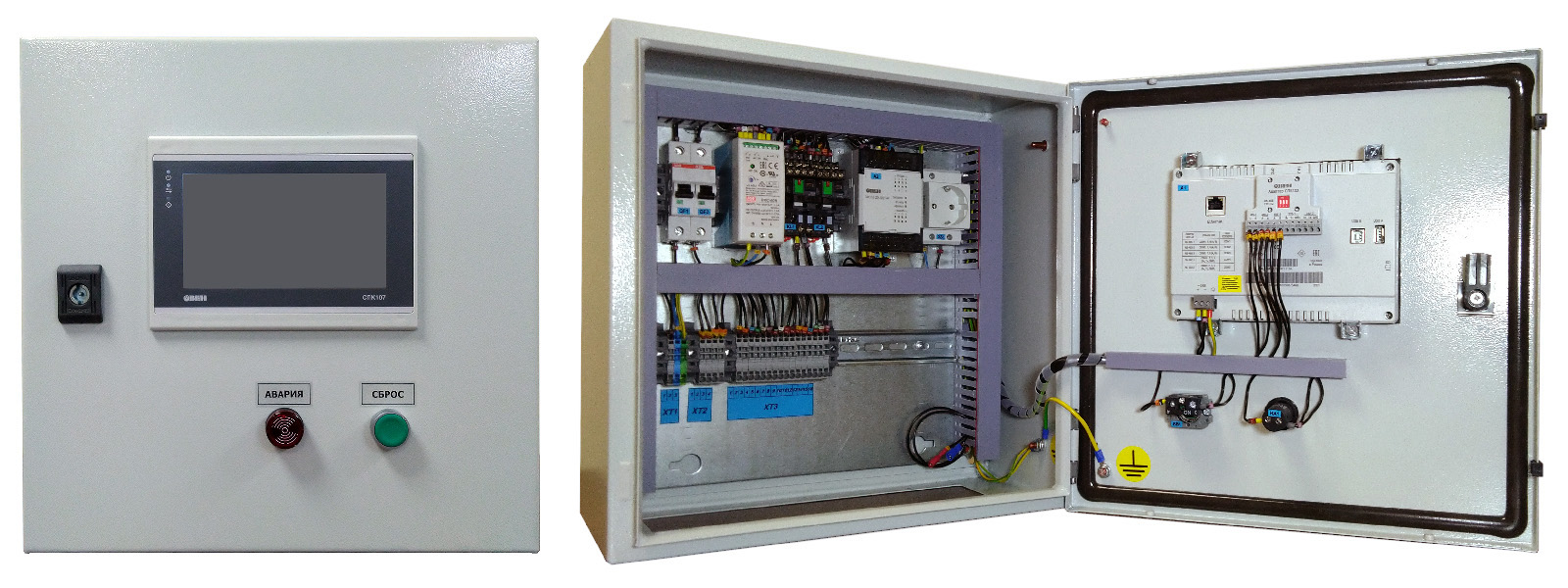

Автоматизированная система учета продукции 2
Автоматизированная система учета продукции

Автоматизированная система учета продукции представляет собой трех уровневую автоматизированную систему управления:

Структурная схема автоматизированной системы учета продукции
Структурная схема автоматизированной системы учета продукции

Уровень 1 – уровень датчиков и счетчиков импульсов ОВЕН СИ30, является не зависимым уровнем автоматизированной системы управления.
Счетчики импульсов СИ30 устанавливаются в контрольных точках технологических линий, к счетчикам подключаются бесконтактные датчики положения продукции (индукционные датчики, оптические датчики и т.п.). На каждой технологической линии посредством счетчиков СИ30 подсчитывается количество импульсов от датчиков положения, тем самым производится локальный учет количества выпускаемой продукции. Для срабатывания датчика положения и учета продукции необходимым условием является наличие промежутков между движущейся продукцией, в противном случае показания системы учета готовой продукции будут не корректны. В случае отказа уровня 2 и уровня 3, оператор имеет возможность локально обнулять счетчики импульсов ОВЕН СИ30 по нажатию кнопки "Сброс" и по окончанию работы регистрировать показания счетчиков в какой-либо информационной системе.

Уровень 2 — уровень сенсорного программируемого логического контроллера ОВЕН СПК107 (уровень шкафа учета готовой продукции), зависит от уровня 1.
К шкафу учета (к СПК107) по интерфейсу RS485 последовательно подключены счетчики импульсов СИ30. Опрос счетчиков осуществляется по протоколу Modbus-RTU. Связь СПК107 с уровнем 3 осуществляется по Ethernet. Посредством сенсорного экрана СПК107 оператор запрашивает справочную информацию из базы данных SQL Server (список смен, список продуктов и т.п.). Далее оператор из списка справочной информации выбирает необходимые данные для учета (наименование смены, продукта и т.п.), и, нажатием на кнопку "Пуск" на экране СПК107, запускает учет продукции. После запуска учета посредством модуля дискретного ввода-вывода ОВЕН МК110-8ДН.4Р через электромагнитное реле происходит сброс счетчиков СИ30 – замыкается контакт "сброс" на 3 секунды. По окончанию выпуска продукции оператор, нажатием на кнопку "Стоп" на экране СПК107, останавливает учет продукции и отдельной командой записывает (отправляет) результаты учета продукции в базу данных SQL Server.

Уровень 3 – уровень сервера базы данных SQL Server и ERP системы.
База данных SQL Server является транзитным звеном информации между шкафом учета готовой продукции и ERP системой. Посредством ERP системы в базу данных SQL Server заносится справочная информация (список смен, список продуктов и т.п.). На этапе пуско-наладочных работ автоматизированной системы учета продукции, определяется перечень счетчиков, относящийся к соответствующей технологической линии, информация о счетчиках заносится в шкаф учета и ERP систему (в базу данных). Выборка справочной информации из базы данных осуществляется по строке поиска. Выборка производится постранично – 100 страниц, размер страницы – 10 записей.

На рисунках ниже представлены экраны интерфейса сенсорного программируемого логического контроллера ОВЕН СПК107 шкафа учета готовой продукции:

Шкаф учета готовой продукции - экраны интерфейса СПК107 1
Экраны интерфейса СПК107 1
Шкаф учета готовой продукции - экраны интерфейса СПК107 2
Экраны интерфейса СПК107 2
